Los nuevos pies de pilar NOXI son elementos insertados en el pilar de hormigón y están diseñados para transferir esfuerzos del pilar a la cimentación u otro pilar mediante su unión con los tornillos de anclaje TN. Estos pies de pilar están compuestos por dos elementos soldados: la base en sí misma, donde se alojarán los tornillos de anclaje y las barras corrugadas que anclan el pie de pilar al hormigón que forma el pilar.
Este nuevo modelo dispone de certificación ETA (European Technical Assessment), aportando una mayor garantía para el proyectista y la dirección facultativa, ya que facilita la justificación técnica ante el control de calidad de la obra y las administraciones, gracias a sus prestaciones completamente ensayadas y documentadas. Además, añadimos un nuevo modelo 36.

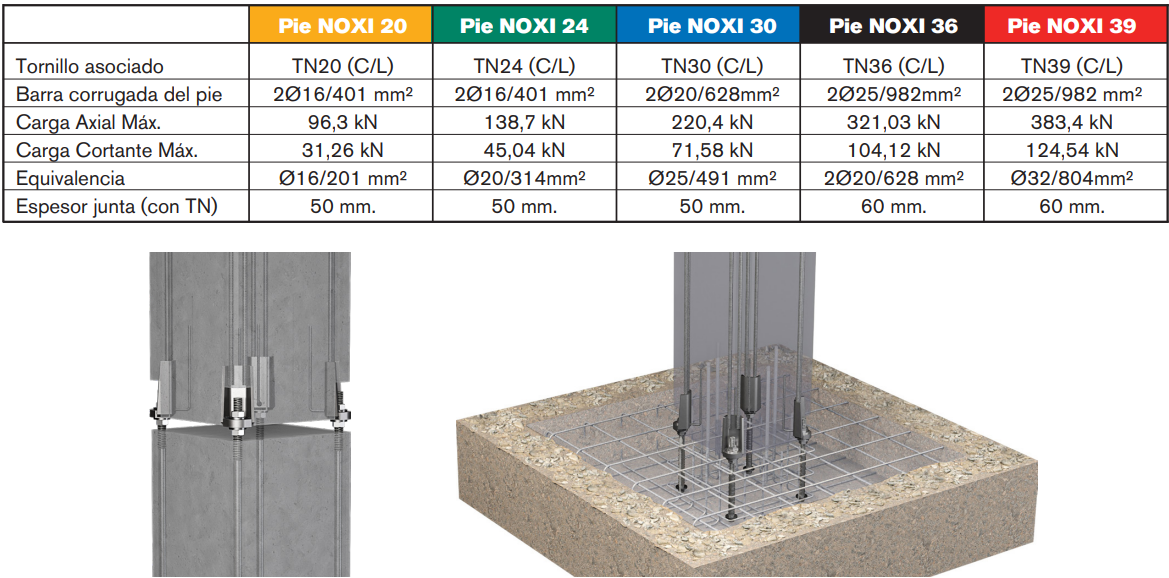

Capacidades de los pies de pilar NOXI por analogía con los tornillos TN
Los pies de pilar NOXI se han diseñado siguiendo la mejora constante que nos caracteriza, para transferir los esfuerzos del pilar (normalmente prefabricado de hormigón) a la cimentación u a otro elemento mediante los tornillos de anclaje TN.
Su función principal se basa en la unión de estructuras de hormigón prefabricado. Para su correcta instalación, el tornillo de anclaje TN se introduce parcialmente en el hormigón, dejando el extremo roscado libre para la posterior unión.
Este nuevo modelo dispone de certificación ETA (European Technical Assessment), aportando una mayor garantía para el proyectista y la dirección facultativa, ya que facilita la justificación técnica ante el control de calidad de la obra y las administraciones, gracias a sus prestaciones completamente ensayadas y documentadas. Además, añadimos un nuevo modelo de M36 que permite cubrir el gran rango de capacidades que había entre los modelos de M30 y M39. Finalmente, se han optimizado los materiales gracias al cambio geométrico de la base reduciendo el impacto ambiental en cuanto al consumo de acero.
Los pies de pilar presentan una geometría característica que incluye una caja metálica abierta en su base, diseñada para alojar el tornillo TN. A esta caja se sueldan barras corrugadas, que permiten el anclaje del conjunto al hormigón del pilar mediante su embebido en la masa de hormigón.
La conexión completa, compuesta por el tornillo de anclaje TN y el pie de pilar NOXI, se considera una unión rígida, capaz de transmitir esfuerzos normales (tanto de compresión como de tracción), momentos flectores (ya sea mediante un par de fuerzas o a través de una sección de hormigón con bloque de compresión y armadura traccionada), así como esfuerzos horizontales, como los cortantes generados por acciones laterales.
En conjunto, el sistema se define por la interacción de sus dos componentes principales: el tornillo de anclaje TN y el pie de pilar NOXI. Esta conexión se realiza en dos fases:
- Fase de montaje, en la que aún no se ha aplicado el mortero de relleno.
- Fase final una vez endurecido el mortero, que garantiza la rigidez y capacidad de transmisión de cargas de la conexión.
También existe la posibilidad de la conexión mixta, que consiste en combinar las ventajas de los pies de pilar en cuanto a facilidad de montaje, regulación y nivelación con la flexibilidad de la vaina, manteniendo las ventajas de ambos componentes y optimizando los costes de la instalación.
El proceso de producción para los elementos anteriormente descritos es el siguiente:
- Siguiendo los estándares definidos en EN 1090-1 y EN 1090-2.
- Las barras corrugadas son cortadas mecánicamente.
- Las pletinas son cortadas y dobladas mecánicamente.
- Soldadura MAG mediante robot o a mano.
Los pies de pilar se entregan de manera estándar, en negro, sin tratamiento alguno. Existe la opción de realizar un acabado en galvanizado en caliente según necesidades del cliente.
Las capacidades de los pies de pilar NOXI para prefabricado de hormigón se han ajustado a las definidas por las capacidades de los tornillos de anclaje TN (sea en su versión corta o larga). De hecho, el tornillo de anclaje es que define la capacidad propiamente de la conexión, así como de la verificación de esta (situación de fase inicial en montaje como final con junta llena).
Se define que la parte débil de la conexión es el tornillo de anclaje, en tanto se cumplan las condiciones de conexión con armadura y hormigón pilar NOXI.
Con respecto al pie de pilar, dicho elemento debe ser capaz de transferir las cargas del pilar (cortante, momento y axiales) a los tornillos en fase de montaje sin mortero y a los tornillos y hormigón una vez el mortero GROUT ya ha sido dispuesto y fraguado.
La conexión tiene dos fases, como ya se ha comentado anteriormente, una fase previa inicial sin mortero en junta (fase de montaje) y la fase final con la junta llena de mortero sin retracción (tipo GROUT).
En una conexión típica, se entiende que hay, como mínimo cuatro pies de pilar, uno por cada esquina del pilar, y sobre dicha conexión se tienen las habituales acciones como axial (sea tracción o compresión), momento en ambas direcciones (flexión desviada) y los cortantes correspondientes.
La carga axial genera un estado de compresión o tracción directa sobre los pies de pilar (por ejemplo, si tenemos una Nd de compresión con 4 anclajes, cada anclaje soportará una carga de Nd/4).
El momento (en cada dirección), generará un axial de compresión y tracción en cada pie de pilar según la distancia de separación entre anclajes (sea en dirección x o Y), por tanto, un momento Mx genera un estado de compresión y tracción en anclajes N(m) = M/ex, siendo ex la distancia entre anclajes en dirección del momento Mx.
El cortante se aplica a una distancia L, que según norma CEN se determina como la distancia sumada de espesor de GROUT más excentricidades definidas como la mitad del espesor de la pletina del pie de pilar AR.
La resultante de las cargas y sus combinaciones generan un estado de cargas sobre el tornillo que debe ser comprobada según definido en manual de uso de los tornillos de anclaje TNC y TNL.
En la fase final, se asimila a una sección de hormigón armado con una sección definida (sección pilar) y una armadura (tornillos de anclaje). La comprobación a realizar es la misma que para dicha sección de hormigón con lo que se determina una equivalencia directa entre capacidad de un pie de pilar y barra corrugada definida.
